동결 방지 원리
-
동파방지 유효거리 : 34m
-
히터 표면 온도 : 30℃~40℃
동파 방지의 핵심은 단순하게 고온을 가하는 것이 아니라
소화용수가 동결이 안되도록 효율적인 에너지 적용이 핵심
나노필름히터는 전자부품연구원 나노소재부품연구에서 개발했으며,
카본나노튜브 + 카본나노플레이트 히팅소스로 불연재료인, PI FILM(Polyimid Film)에 인쇄 후 코팅한
고효율 발열성 면상발열체입니다.
차별성
고효율 면상 발열체 나노필름히터의 효율성 및 포인트 시공 방식에 따른 편리성으로 시너지 효과 발생
동파방지 시스템 구성 및 비교
나노필름히터 규격 및 적용 범위
| 모델명 | 소비 전력 | 최소 적용 배관 | 발열체 사이즈 | 적용 범위 |
|---|---|---|---|---|
| NFH-VH5 | 560W | 100이상 | 330*306 | 강관(수평,수직배관) |
| NFH-VH3 | 365W | 65A이상 | 229*306 | 강관(수평,수직배관) |
| NFH-VH2 | 280W | 50A이상 | 178*306 | 강관(수평,수직배관) |
| NFH-VH2S | 230W | 40A이상 | 150*306 | 강관(노출소화전) |
| NFH-VHB | 115W | 25A이상 | 105*443 | 강관(상향식 헤드가지관) |
| NFH-VH1 | 100W | 25A이상 | 102*306 | 강관(수평,수직배관) |
| NFH-VH1S | 110W | 40A이상 | 150*156 | 강관(노출소화전) |
| NFH-VHR | 33W | 15A이상 | 61*306 | 강관(수평,수직배관) |
| NFH-VHRS | 17W | 40A이상 | 41*152 | 강관(매립소화전) |
| NFH-VHH | 12W | 8A이상 | 41*156 | 강관(헤드자바라,동관) |
| NFH-VHHS | 13W | 20A이상 | 85*150 | 강관(헤드 신축배관) |
| NFH-VHP | 5W | 25A이상 | 89*443 | PVC배관 32~50A(국소부위) |
| NFH-VHPS | 20W | 32A이상 | 131*443 | PVC50A이상/강관 배수관(국소부위) |
나노필름히터 시공

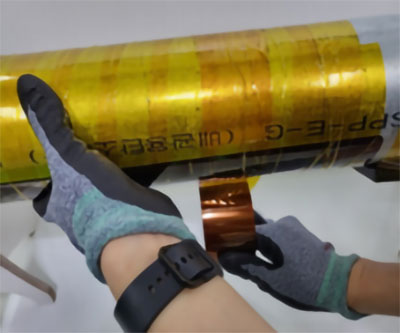

나노필름히터 설치
배관 하단부에 필름을 밀착시킨 뒤 PI필름으로 감싼다.

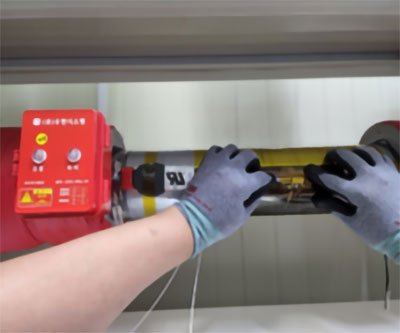

온도스위치 및 V-BOX 부착
면상 발열 히터에 온도스위치를
부착한 뒤 V-Box를 SUS밴드로 고정시켜 놓는다.

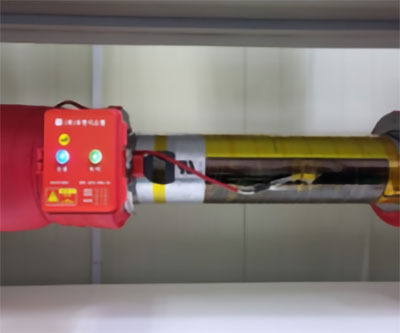

V-BOX 동작 확인
판넬전원부에
1차전원선과 히터전원선, 온도센서를
연결하여 시스템 동작 확인한다
